MicroSlice - это мини лазерный резак и гравер. Это контролируется с помощью Arduino UNO , Он использует программное обеспечение с открытым исходным кодом и может резать бумагу и гравировать дерево и пластик.

MicroSlice поставляется в виде набора, который занимает около 15 часов. Все детали включены в полные комплекты, от Arduino UNO R3 до лазерного диода и всех кабелей, до болтов и винтов.

Как появился MicroSlice?

Я запустил свой первый проект Kickstarter еще в июле под названием LittleBox , Я не достиг цели финансирования, но, несмотря на то, что проект не был успешным, я был настолько взволнован идеей сделать свои собственные компоненты для ПК LittleBox дома, что я вышел и купил себе лазерный резак.

Естественно, я хотел сделать что-то, используя свою новую игрушку, и будучи заядлым последователем, и растущим участником Instructables, я был привлечен к действию запуском Конкурса микроконтроллеров Radioshack 2013 года.

Мое задание на дизайн для конкурса было простым; проверить свои собственные дизайнерские навыки, проверить возможности моего нового лазерного резака и выиграть конкурс.

Я начал думать о цыплятах и ​​яйцах, размышляя над многовековой загадкой вечного вопроса, о нерешенной проблеме которого возникла раньше; курица или яйцо. Когда мой разум переключился на мой лазерный резак, интересно, как и вы; Я мог бы создать парадокс, такой же вечный, как курица и яйцо, сделав лазерный резак с помощью своего лазерного резака. Могу ли я посадить семя, которое через 1000 лет будут спрашивать люди? что было первым: лазерный резак, вырезанный с помощью лазерного резака, или лазерный резак, вырезанный из лазерного реза лазерного резака?

Нет. Наверное, нет, но это довольно хорошая идея. И поэтому я начал свой путь к тому, что вы видите перед собой; MicroSlice Мини Лазерный Резак и Гравер.

О, я тоже выиграл конкурс!

Вы можете прочитать о том, как MicroSlice был разработан, и вы можете увидеть, что участвует при создании вашего комплекта на веб-сайте Instructables | http://www.instructables.com/id/MicroSlice-A-tiny-Arduino-laser-cutter/

Каковы особенности MicroSlice?

  • MicroSlice имеет рабочую область 50 мм х 50 мм (2 "х 2").
  • Режет бумагу и гравирует натуральная кожа , шоколад , дерево и пластик.
  • Сделать простые печатные платы ,
  • Открытое Оборудование.
  • Использует Arduino UNO R3.
  • Все программное обеспечение, используемое MicroSlice, включая графическую программу, является открытым исходным кодом и может свободно использоваться для личного использования!
  • Красный лазерный диод мощностью 100 МВт, как вы могли бы найти в приводе DVD-RW, который выполняет резку и гравировку (лазер мощностью 200 МВт в комплекте с питанием).
  • Он поставляется в виде комплекта для сборки дома, в Hackspace или с вашей местной группой Maker.
  • В комплекте 97 деталей Laser-Cut!
  • Это будет работать с Raspberry Pi.

Как работает MicroSlice?

MicroSlice работает точно так же, как более крупные профессиональные лазерные резаки. Есть два шаговых двигателя, которые перемещают ось X & Y, вентилятор для вентиляции, и есть даже сотовый стол для резки, как у профессиональных машин!

Вместо громоздкого и дорогого Лазер С02 MicroSlice использует мощный Лазерный диод ,

Программное обеспечение Grbl Motion Control использует G-код промышленного стандарта для интерпретации ваших проектов. С помощью Inkscape Вы можете рисовать, проектировать и наносить рисунки для гравировки или резки с помощью MicroSlice.

£ 1 или больше | Ваша поддержка поддержки!

Ваше имя будет указано на предстоящей вики-странице MicroSlice в качестве спонсора проекта.

£ 25 | Набор для лазерной резки фанеры

97 фанерных деталей из лазерной резки и 20 латунных вставок Microbarb, вы сможете получить все остальные компоненты на досуге.

£ 30 | Акриловый лазерный набор

97 x Акриловые детали с лазерной резкой и 20 латунных вставок Microbarb, вы сможете получить все остальные компоненты на досуге.

£ 199 | Полный комплект MicroSlice

97 х резаных лазером деталей (акрил или фанера) | 1 х Arduino UNO R3 | 1 х X Ось Мотор | 1 х Y Ось Мотор | 1 х двойное реле | 2 х Easydrivers | 2 х 5 В LDO | 2 х радиатора | 1 x 45x45x10 Вентилятор (12 В) | 4 х Стоп выключатели | 9 х магниты | 4 х резиновые ножки | 5 х винтов с накатанной головкой | 1 х лазерная сборка (100 мВт) | 4 х 4 мм алюминиевые трубы | 3 х 3 мм молотые стальные стержни | 20 х M3 латунные вставки Microbarb | 1 х сумка винтов, гаек и болтов | 1 х сумка проводов и разъемов | 1 х 12 В 1A БП | 1 х пара защитных очков.

£ 249 | Полный комплект MicroSlice

Все, что вы получаете в стандартном комплекте, но с лазерным диодом более высокой мощности 200 МВт, медным диодным креплением для лучшей теплопередачи и стеклянной линзой из 3 элементов. У вас также будет дополнительный выбор прозрачных и флуоресцентных акрилов.

£ 349 | Ручная сборка MicroSlice

Рука MicroSlice с питанием вверх, созданная в соответствии с высочайшими стандартами в мастерской LittleBox. Мы свяжемся с вами напрямую, чтобы выбрать цвет или комбинацию цветов для вашего MicroSlice. Он будет настроен, протестирован и затем упакован перед отправкой.

Какие акриловые краски доступны?

Ясный, белый, черный, зеленый, синий, красный, желтый, оранжевый, фиолетовый и розовый.

Дополнительные цвета для комплектов Powered-Up MicroSlice:

Флуоресцентная кислота зеленого цвета, флуоресцентный желтый гелиос, флуоресцентный оранжевый лавы, флуоресцентный красный марс, флуоресцентный синий нептун, прозрачный желтый, прозрачный синий, прозрачный зеленый, прозрачный серый и прозрачный красный.

Какие инструменты необходимы для создания MicroSlice?

  • Паяльник.
  • Хобби Нож.
  • Игла Файлы.
  • Отвертки
  • Плоскогубцы.
  • Мультиметр (опционально).
  • Клей.

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

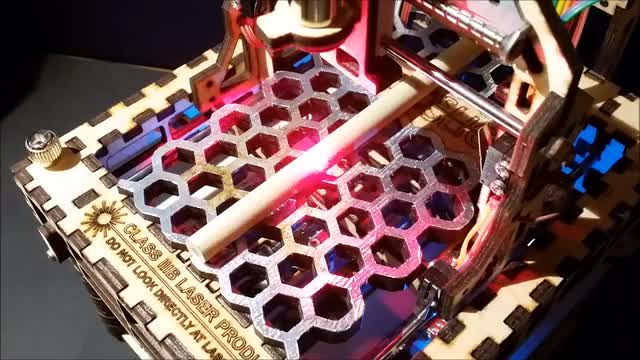

Гравировка карандашом | Нормальная Скорость.

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

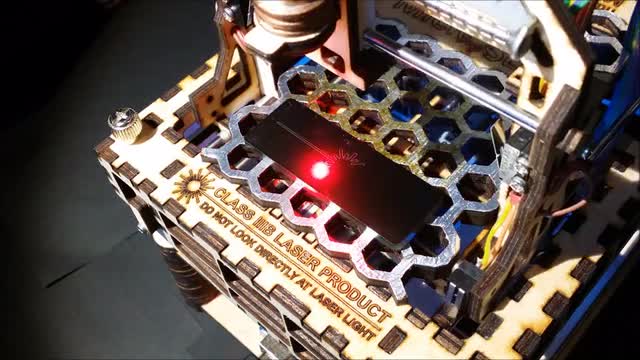

Покажи свою заботу гравировкой на пробке | 64 х Нормальная скорость.

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

Акриловая краска была нанесена на заднюю часть прозрачного перспекса. Затем лазер выгравирует обратный рисунок логотипа MicroSlice | 64 х Нормальная скорость .

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

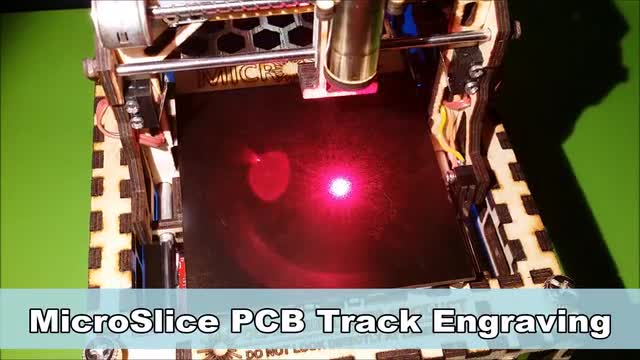

Теперь можно создавать печатные платы с использованием комплектов с питанием. Подробности о том, как это сделать, находятся в Обновление проекта 8 ,

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

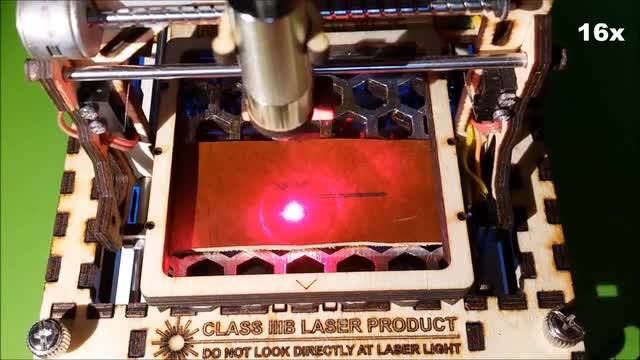

Гравюра на образце кожи | 16x нормальная скорость

Я продавал 97 деталей MicroSlice, вырезанных лазером, с тех пор, как в конце октября разместил проект в Instructables. Они очень хорошо продавались, но я многих отталкиваю от мысли, что мне придется самим брать все остальные части. То, что я хотел бы сделать, это продать полные комплекты со всеми необходимыми деталями.

Чтобы иметь возможность сделать это по хорошей цене, мне нужно купить компоненты оптом, и, конечно, мне нужно найти деньги, чтобы это произошло. Надев MicroSlice на Kickstarter, и с вашей помощью я надеюсь, что мне дадут возможность сделать это.

Январь - февраль | Период финансирования Kickstarter.

Я буду публиковать обновления, чтобы информировать всех о ходе реализации проектов по мере нашего продвижения к нашим целям финансирования.

Март - недели 1 и 2 | Изменения в дизайне и деталях подтверждены.

Kickstater высвобождает средства через две недели после окончания периода финансирования. В течение этого времени будут внесены любые изменения в проекты для растянутых целей или для включения идей любого сторонника.

Март - недели 2 и 3 | Заказанные компоненты и производство лазерных деталей.

Когда средства будут получены, можно заказать детали для MicroSlice и запустить производственную линию для лазерной резки. Сборка пяти комплектов MicroSlice, созданных вручную, начинается с первого набора с линии.

Апрель - недели 1 и 2 | Первая партия комплектов упакована, проверена и отправлена.

Наборы ручной сборки MicroSlice и наборы ранних покровителей проверяются, упаковываются и размещаются.

Апрель - недели 3 и 4 | Остальные вознаграждения спонсоров рассылаются.

Все оставшиеся полные комплекты MicroSlice и наборы для лазерной резки проверяются, упаковываются и отправляются спонсорам.

£ 35,000 | UNLOCKED

Мы добавим в ваш MicroSlice набор из цветной бумаги и другие биты и бобы, подходящие по размеру, для использования в качестве залога на сумму более 149 фунтов стерлингов.

£ 45,000 | UNLOCKED

Дизайн MicroSlice будет изменен, чтобы добавить кнопки « Пуск» , « Пауза» и « Прервать» на передней панели. Дополнительные выключатели будут включены со всеми взносами свыше £ 149. Вы сможете приостанавливать, сбрасывать, останавливать и запускать задания на MicroSlice, не касаясь компьютера!

£ 55,000 | UNLOCKED

В стандартные комплекты по 100 МВт мы модернизируем акриловую линзу до линзы из 3-х элементного стекла и нового модуля из хромированной латуни размером 12 x 40 мм, чтобы вы могли разместить диодный драйвер внутри корпуса модуля.

Приведенные в действие комплекты будут запитаны до диода мощностью 250 МВт, который может работать при 300 МВт в течение коротких периодов (5 минут или меньше до аналогичного времени охлаждения). Мы также запрессуем диод в новое латунное крепление с хромированным покрытием, чтобы не повредить диод при сборке. Но это не все; Для турбонаддува MicroSlice мы модернизируем драйвер до версии с более высокой номинальной мощностью, способной питать диоды мощностью до 2000 МВт. Совершенствуйте, что вы хотите добавить в свой MicroSlice позже.

£ 65,000 | UNLOCKED

Стандартный диод 100 мВт будет заменен на диод 200 мВт с усилением, мы также запрессуем его в крепление, чтобы не повредить диод во время сборки.

Комплект Powered-Up будет поставляться с дополнительным диодом 200 МВт, модулем из хромированной латуни 12 мм x 40 мм и стандартным драйвером. Удвойте удовольствие.

£ 77,500 | UNLOCKED

Чтобы помочь вам правильно настроить Powered-Up диод MicroSlice и убедиться, что вы его не перепробуете, мы добавим тестовый комплект Laser Liode Test Load Kit ко всем наградам Powered-Up MicroSlice.

Комплект для нагрузочных испытаний включает 10 диодов IN5404 + керамический цементный проволочный резистор 1 Ом 5 ​​Вт и, конечно, набор инструкций.

Комплекты MicroSlice поставляются с красным лазерным диодом. Способность луча резать и гравировать частично ограничена цветом режущих поверхностей. Например; белый будет отражать много энергии лазера от режущей поверхности, затрудняя резку, а также красный. Поможет использование более мощного лазерного диода, и вы также можете адаптировать MicroSlice для работы с различными длинами волн, используя разные лазерные диоды, и Blue Ray является хорошим примером этого.

Преодоление ограничений с помощью черной маскировки

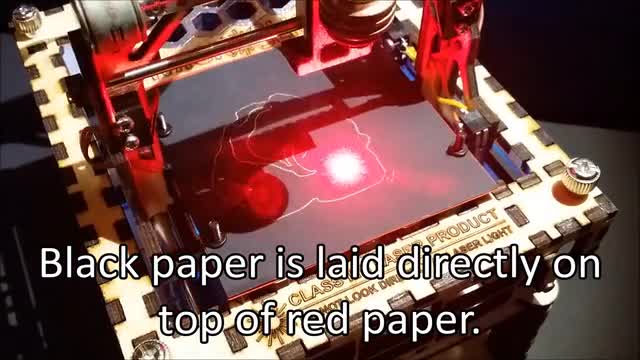

Чтобы помочь преодолеть эти ограничения, я протестировал метод с использованием черного листа бумаги, наложенного поверх режущей поверхности. Черная маскировка работает очень хорошо на любом цвете.

Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент. Вам понадобится браузер с поддержкой HTML5, чтобы увидеть этот контент

Играть

64x Нормальная скорость.
